Scenelys for konsertbruk

Korpset har kjøpt inn scenelys og lysmikser for konserter og lignende. De består av en lysmikser, 4 stk. mulitifarge LED spot og et stativ for å feste inntil 4 spot på.

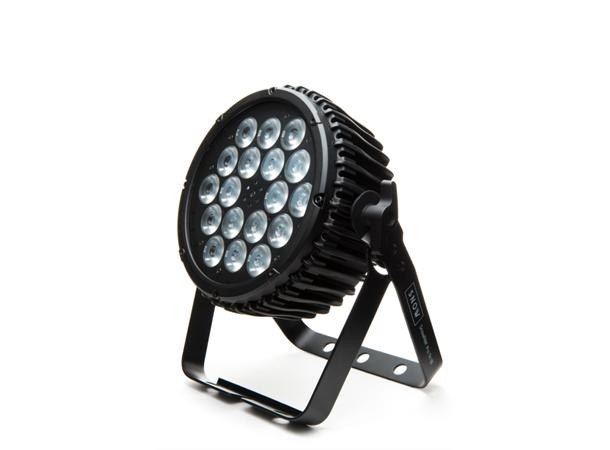

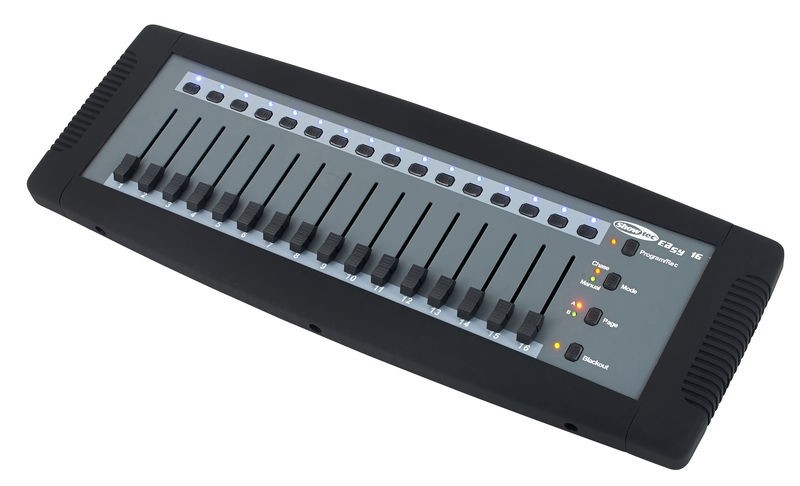

Showtec Easy 16 lysmikserSnowPAR Pro Tri 18

Enkel bruk av dette utstyret er som følger:

Disse kan brukes enten enkeltvis eller sammenkoblet i et master/slave oppsett med eller uten lysmikser. Kabler for strømtilkobling følger med og kabler for å koble enhetene sammen i master/slave modus med og uten lysmikser.

Enkel bruk av spot uten lysmikser:

  • Koble til strøm og trykk på MODE knappen
    • velg funksjon ved gjentatte trykk på MODE knappen
      • MODE = Sound betyr at lyset endres som følge av lydvolumet i nærheten
      • MODE = Program
        • Trykk på SETUP knappen og velg PROGRAM nummer
          • Velg egenskap ved UP og DOWN knappene
          • PROGRAM 1 er kontinuerlig lys og farge velges med UP og DOWN
      • Andre MODE funksjoner – prøv deg fram!
    • dette gjentas på alle spotene som brukes
  • benytte master/slave modus
    • MODE = Slave
      • Enhetene som skal være slave settes til å bli styrt av en av de andre (master)
    • Spotene kobles sammen med de tynnere signalkablene
      • På master brukes 3P DMX OUT som kobles til 3P DMX IN på første slave enhet, så dennes 3P DMX OUT til neste slaves 3P DMX IN osv. for de andre spotene
    • Velg funksjoner som over som for en enkelt spot på master. Alle de andre spotene følger da med samme funksjon som master

Enkel bruk med lysmikser:

  • enhetene  kobles sammen i master slave som angitt over, men da slik at lysmikser er master og kobles fra sin 3P DMX OUT til den første enheten’s 3P DMX IN
  • alle enheten settes da opp slik
    • MODE = DMX
      • tryk på SETUP knappen slik at CHANNEL = 1, 3 , 4 eller 6
    • Brukermanualen under for spotene gir da funksjoner på de forskjellige skyvepotmeter på lysmikser som funksjon av valgt CHANNEL
      • F.eks. for CHANNEL = 3 gjelder da:
        • potmeter 1 (det til venstre): justerer lysstyrken på alle spot
        • potmeter 2: justere styrken på rødt
        • potmeter 3: justere styrken på grønt
        • potmeter 4: justere styrken på blått
  • For andre funksjoner er det bare å prøve seg fram!

Det er også mulig å ha lysmikser på en app på mobilen. Da trenger man utstyr som dette!

Brukermanual for lysmikser og spot finnes her:
